Thinkpad X1 Gen6에 WWWN(4G_LTE) card 장착기

<준비물>

1. ThinkPad X1 Carbon Gen 6 (Machine types: 20KH, 20KG)

2. Lenovo ThinkPad Fibocom L850-GL CAT9 M.2 WWAN 4XC0R38452

* HP용 L850-GL은 사용이 불가능하다. 또한 GEN7용 L850-GL도 안될 가능성이 높다.

때문에 구입할 때 조심할 필요가 있다.

해당 제품은 eBay에서 $95 전후로 구매가 가능하다. (2019/11 기준)

3. Lenovo ThinkPad X1 Carbon 20KH 20KG 6 Gen 6th 2018 WLAN WWAN 3G 4G Antenna cd-sz

* LTE card의 안테나도 구매해야 한다. 이 제품도 물론 eBay에서 $25 전후로 구매 가능하다.

<장착전 작업>

1. BIOS 최신으로 업데이트하고..

2. 장착시 반드시 BIOS 모드로 들어가서 Disable Built-in Battery를 수행 후 작업하길 권고한다.

<작업 시작>

장착방법은 메뉴얼을 보고 하는게 좋다.

1) 1010 Base cover assembly - 뒷커버를 열고...

2) 1090 Built-in battery - 베터리 제거하고...

3) 1160 Wireless-WAN antenna kit or wireless-WAN antenna filler - 안테나 킷을 장착하고...

4) 1090 Built-in battery - 베터리 원복하고...

5) 1050 Wireless-WAN card - WAN card를 장착 후 안테나 케이블을 WAN card에 연결...

커버 닫고 부팅~~~

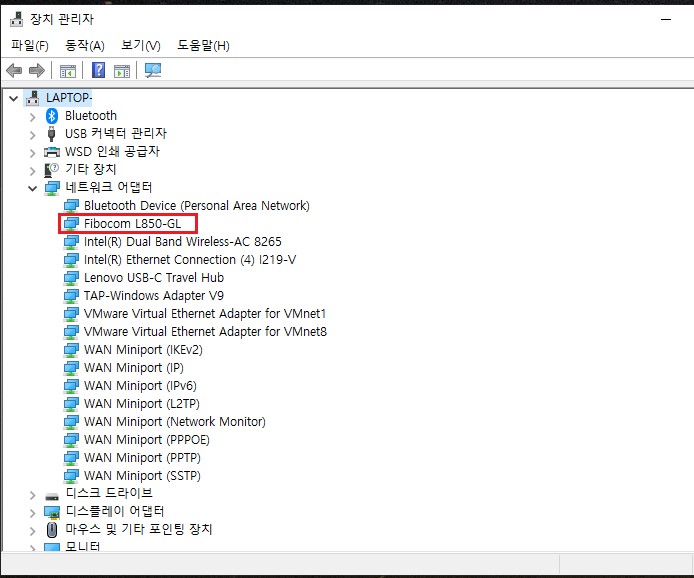

부팅완료 후 아래와 같이 장치관리자에서 Fibcom L850-GL이 장착되었음을 확인할 수 있다.

혹시 어뎁터 항목에서 Fibocom이 보이지 않는다면 BIOS에서 WAN card항목이 disable 되었는지 확인해보자.

필요시 아래 링크에서 driver를 설치하면 된다.

Fibocom L850-GL Wireless WAN Driver for Windows 10 (64-bit) - ThinkPad - US

support.lenovo.com

아직 끝난게 아니다.

본인인이 사용하고자 하는 통신사 대리점 or 프라자를 방문하여 data sharing 또는 데이터 요금제를 신청해야 한다.

필자는 대리점을 방문하여 KT data sharing을 신청하였고 유심비 7,700이 추가로 발생하였다.

미사용 유심이 있다면 초기화하여 사용이 가능하다고 하나 아직 해보진 못했다.

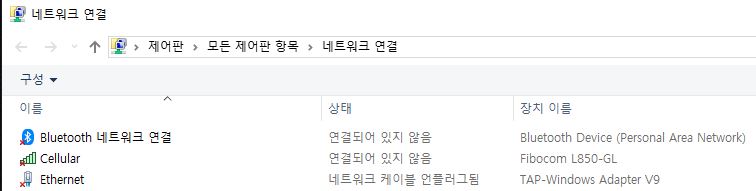

usim을 장착 후 네트웍 연결을 보면 아래와 같이 Cellular 항목이 생긴 것을 볼 수 있다.

<끝>
